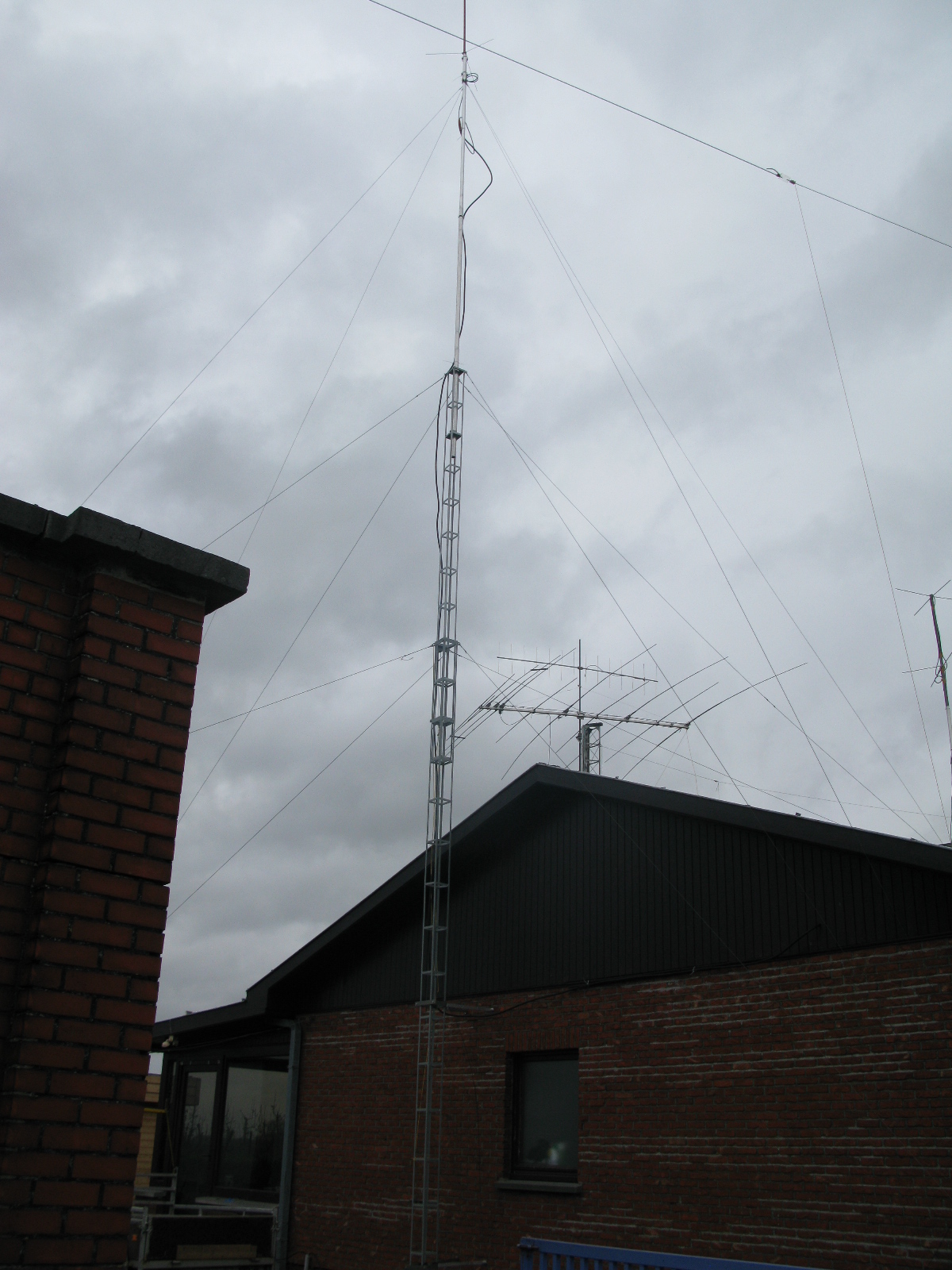

IMG 2657Suite à un changement d'emplacement des aériens VHF-UHF, j'ai installé un petit pylône télescopique d'une douzaine de mètres le long de mon QRA.

C'était également l'occasion de changer l'ancien coax. H100 qui m'a donné pas mal de soucis au niveau de la tenue mécanique des connecteurs N. En effet, ce câble fabriqué par Pope, possède un diamaètre extérieur de 9.8mm, soit 0.3mm trop peu pour la majorité des connecteurs disponibles sur le marché radioamateur.

Ayant pu récupérer quelques longueurs de câble 5128 (1/2'') j'ai décidé de l'utiliser pour la nouvelle installation de l'antenne. J'ai pu me procurer des connecteurs N professionnels de réemploi adaptés à ce type de câble  lors d'une foire radiomateur.





 Avantages :

  • les très faibles pertes dans ce type de câble
  • la fiabilité et la facilté de montage des connecteurs professionnels

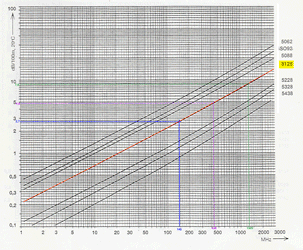

Inconvénients :on8im eupen 5128 attenuations small

  • le poids au mètre du câble
  • la rigidité du câble et la difficulté d'installation
  • les rayons de courbure autorisés

Installation pratique :

  • Longueur du câble 5128 : 21m
  • Longueur des brettelles en RG-213 MIL (haute et basse) : 1 m











Montage-connecteurs-N-5128 page1Connecteurs utilisés :Montage-connecteurs-N-5128 page2

  • câble 5128 - connecteurs N de marque RFS (voir instructions de montage plus bas)
  • câble RG-213 - connecteurs N classiques
  • Kits de mises à la terre pour coax. 1/2''
  • Dispositif parafoudre <= 1500 Mhz (N-male -- N-female)
  • piquet de terre





eupen5128 page01Bilan des atténuations (dB/100m, 20°C) :

  • Câble 5128  : 145Mhz =>2.7 dB
  • Câble 5128  : 435Mhz =>4.8 dB
  • Câble 5128  : 1300Mhz =>7.6 dB
  • Câble RG-213 MIL : 145 Mhz =>8.5 dB
  • Câble RG-213 MIL : 435 Mhz =>15,8 dB
  • Câble RG-213 MIL : 1300 Mhz =>28 dB

En pratique pour 21m de 5128 :

  • 145 Mhz =>  0.567 dB
  • 435 Mhz => 1.008 dB
  • 1300 Mhz => 1.6 dB







eupen5128 page02Pour 1 m de RG-213 Mil on a :

  • 145 Mhz => 0.085 dB
  • 435 Mhz =>0.158 dB
  • 1300 Mhz => 0.28 dB




Système parafoudre :
  • 1500 Mhz: 0.1 dB

Atténuation totale :
  • 145 Mhz : 0.567 dB + 0.085 dB = 0.652 dB
  • 435 Mhz : 1.008 dB + 0.158 dB = 1.166 dB
  • 1300 Mhz : 1.6 dB + 0.28 dB + 0.1 dB = 1.98 dB

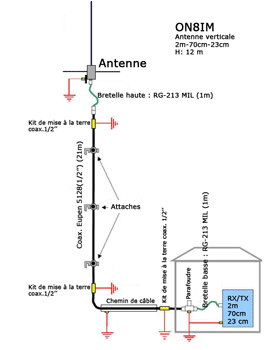

 Schéma de raccordement

on8im coaxial 001 small

Les schémas suivants ont été repris à partir d'un manuel de cours sur le montage et l'installation d'antennes de réseau GSM

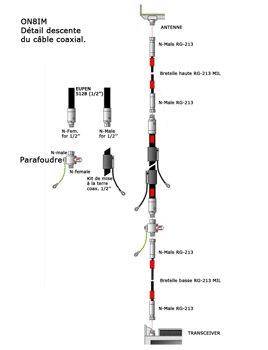

Détails de montage

on8im coaxial 002 small
