Présentation de Ch.gilbert

Cette antenne est décrite  dans l'ouvrage de Ch. Gilbert "La pratique des antennes" (Cinquième éditon 1980 ISBN 2.7091.0817.8)
A l'origine cette antenne était formée par un trou rectangulaire découpé dans une surface métalique; le petit côté du rectangle étant placé dans le même sens que celui de la polarisation de l'onde.
On ne garda par la suite que l'encadrement du trou en le réalisant avec du tube alu 10 à 12 mm ou encore avec de la bande métallique plate de 20 à 25mm de large.
Les dimensions optimale de l'antenne sont reprises dans le schéma ci-dessous..
L'adaptation peut se faire par un stub 1/4 d'onde.
antenne squelette


Modélisation :

Fréquence : 50,100 Mhz

Directeurs D,D' : 130/50.1 = 2.595 m
Réflecteurs R,R' : 150/50.1 = 2.994 m
Largeur du cadre : 49.5/50.1 =0.988 m
Hauteur du cadre : 141/50.1 = 2.814 m
Espace cadre-directeur : 18/50.1= 0.359 m
Espace cadre-réflecteur : 60/50.1 = 1.197 m
Tube : alu 9 mm

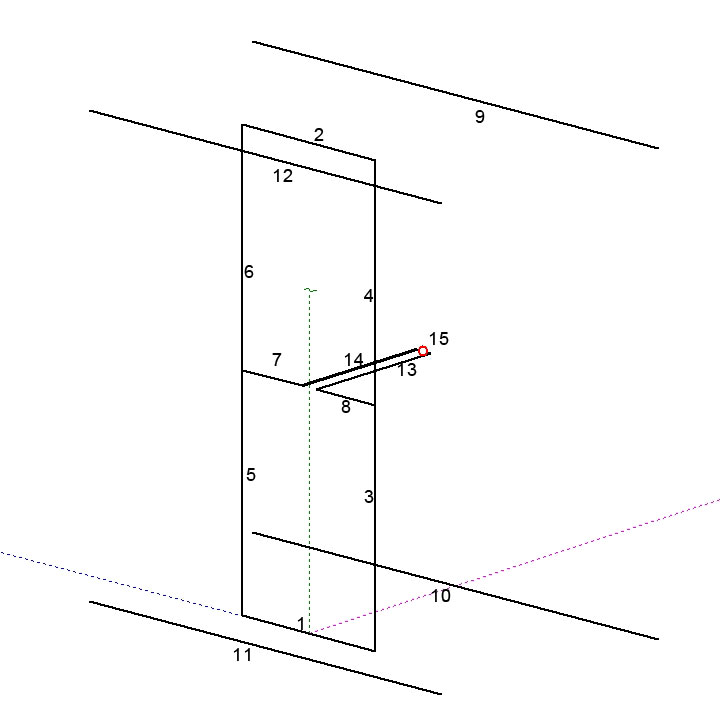

Définition des conducteurs

antenne squelette conducteurs 1


Table des géométries

 antenne squelette table des conducteurs


Calcul

antenne squelette calcul


Champs lointains

antenne squelette farfields


Champs lointains 3D

antenne squelette farfields 3D
