Présentation théorique
L'antenne HEN classique
L'antenne Hen a été dévelopée dans les années 70 par des amateur japonais actifs sur le bande 6m, JE1DEU, JH1FCZ, JH1YST,; elle peut être dimenssionnée pour les bandes allant du HF jusqu'à UHF et probalement au-delà.
Avantages
Bonnes performances
Gain 2,5 à 3 dBd
Angle de rayonnement faible
Une performance équivalente est celle d'une antenne Yagi 2 ou 3 éléments
Bande passante large
Facile à régler
Possibilité d'ajuster parfaitement l'impédence et le ROS sans trop de diffucltés.
Pas de composants spécifiques
Possibilité d'utliser quasi n'importe quel conducteur électrique pour construire le rectagle principal
Ajustement et bande passante large
Facile à construire
Si on utilise des tubes d'aluminium légers avec du fil conducteur léger pour les parties verticales, il est possible d'en fabriquer une version 6m ultra légère.
L'antenne peut être utililsée sur n'importe quelle fréquence en utilisant les formules reprises sur le schéma
De par sa construction, elle est facile à ériger sur tout support élevé. Un mât léger suffit.
Comme l'antenne est érigée verticalement, elle est facilement installable sur une veranda ou tout autre espace restreint
Elle a l'apparence d'une antenne verticale mais son rayonnement est essentiellement horizontal : raison pour laquelle on lui a attribué le nom de 'Hen' (ce qui en japonais signifie étrange)
Schéma
L'antenne ci-dessus est polarisée horizontalement, pour la polariser verticalement il suffit de basculer le tout de 90°.
On remarquera que l'antenne Hen est principalement une boucle alimentée par un coaxial 50Ω ou 75Ω à 1/10λ à partir du bas.
Fonctionnement de base
Périmètre total de l'antenne 1 1/3λ
L1 agit comme une antenne loop
L2 agit comme une section d'adaptation
Un long rectangle vertical possède plus de gain qu'une loop carée ordinaire et possède également une impdence plus faible
L2 facilitera l'adaptation et génèrera également un faible angle de rayonnement.
Mise au point
Faire glisser conjointement les points a et b pour obtenir un ROS minimal.
Pour une adaptation optimale on symétrisera l'alimentation avec une section de coax. 1/4λ ouverte

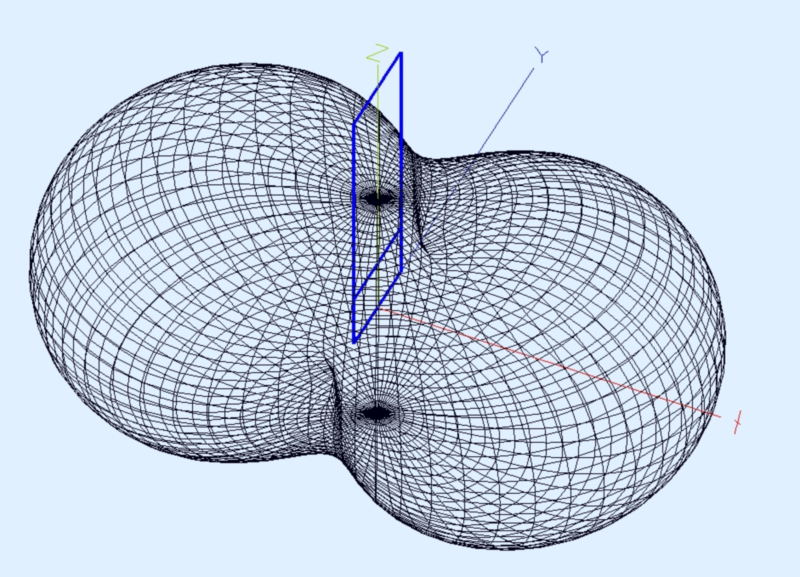

Représentation 3D du rayonnement de l'antenne :

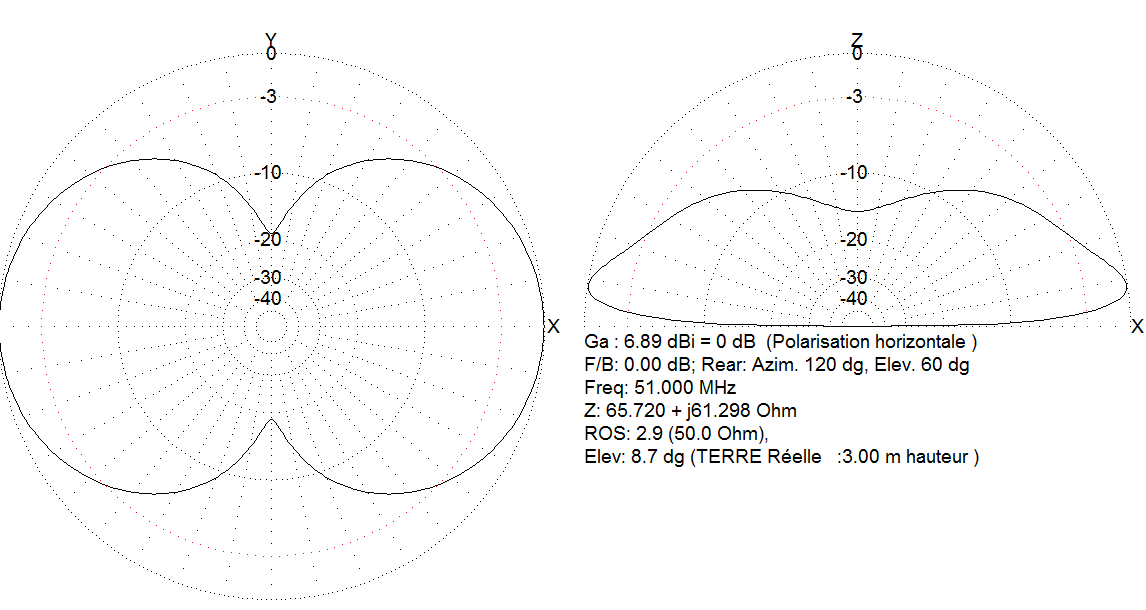

Performances :
Télécharger le fichier de modélisation ici
