J'ai construit une version de cette antenne il y a une vingtaine d'années. Restée longtemps à l'abandon à l'arrière du jardin, j'ai décicé d'en recontruire une nouvelle à partir des éléments récupérés sur l'ancienne. Je me suis basé sur les dimensions reprises dans l'ARRL Handbook 2013.

Version ARRL Edition 1988

Traduction de l'ARRL (Antenna Book  15e edition 1988 (p 18-24))

Cette antenne possède un gain théorique de 9,2 dB par rapport à un dipôle λ/2 et un rapport avant arrière de grosso modo 18 dB.  Son diagramme de rayonnement est propre. une adaptation  de type  hairpin  est utilisée et si les dimensions sont précisément suivies, aucun ajustement ne sera nécessaire. l'antenne est robuste malgré qu'elle soit légère et sera facilement installable au sommet d'un mât ou d'un pylône.  Pette antenne a été construit dans le laboratoire de l'ARRL  par Jay Rusgrove W1VD.

Détails mécaniques.

L'ensemble des des détails de construction mécanique sont regroupés dans les figures ci-contre. Le boom mesure 5.2m de long  et est constitué d'un tube de Ø 50mm en aluminium d'une épaisseur de 1.5 mm.

Les éléments sont constitués de tubes en aluminium 6061-T6 de diamètre d'un quart de pouce d'épaisseur 1.5 mm.  Chaque élément excepté l'élément radiateur est constitué d'un tube d'une seule pièce. L'élément radiateur est coupé en son milieu et sera séparé par une pièce isolante qui assurera la symétrie de l'alimentation de l'ensemble.  Le réflecteur et les directeurs   seront renforcées dans leur milieu la fonction d'une courte section de tube Φ int. de 20mm .

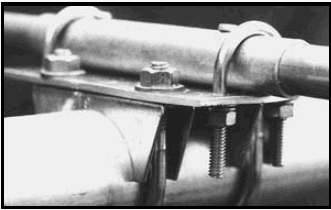

L'assemblage éléments - boom se fait par l'intermédiaire d'un profil plat de 5 mm d'épaisseur.   Des attaches en U seront utilisées. la structure d'assemblage entre l'élément et le boom  pourra paraître surdimensionnée, mais cette antenne a été conçu pour résister aux conditions des des hivers sévères de la Nouvelle Angleterre. Elle a également été conçue pour résister aux tempêtes .

Les deux demi-éléments qui constituent le radiateur seront montés sur le boom par l'intermédiaire d'une plaque en plexiglas en bakélite. et de part et d'autre de la pièce d'isolation en plexiglas de diamètre 17mm et de longueur 30 cm.

Une cordelette en polypropylène de Ø 6mm sera tendue dans chacun des éléments et sera fixés par un bouchon de fermeture :   cette cordelette préviendra les oscillations et vibrations qui pourraient provoquer une fatigue et une rupture prématurée des éléments.

Le système d'alimentation

Les détails sont illustrés ci-contre. en utilisera un profilé en équerre en aluminium pour y monter les embases des trois connecteurs SO-239.

Une ligne de phasage λ/2 connectera les deux  demi-longueurs de l'élément radiateur et produira également le déphasage nécessaire de 180°.

Le système d'adaptation de type hairpin sera directement connecté aux demi-éléments.  Le point milieu du hairpin étant neutre, il pourra être relié au boom.

L'élément radiateur  est l'élément le plus court : ceci peut paraître inhabituel , mais nécessaire au système d'adaptation.

Version  ARRL édition 2013

Détails mécaniques

Tableau des dimensions des demi-longueurs en tube alu de chaque élément. Chaque demi-longueur est composée de 2 segments.

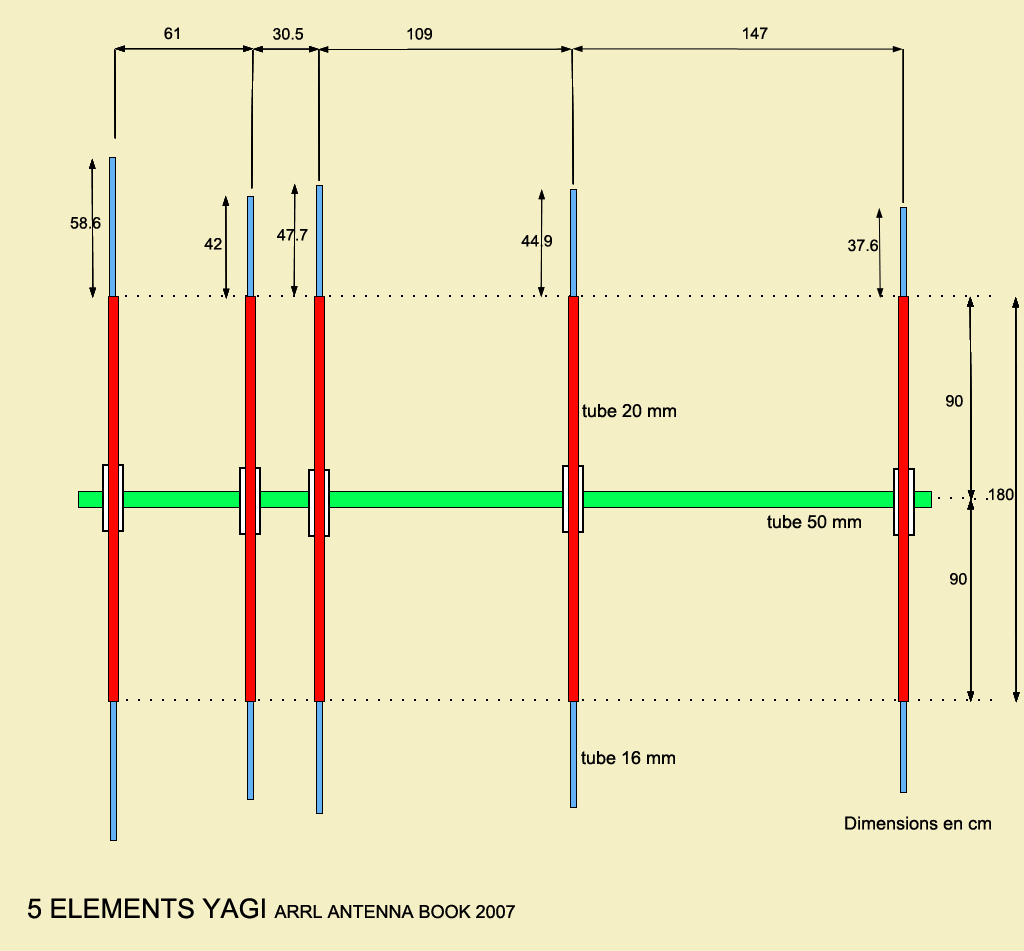

Schéma de l'antenne

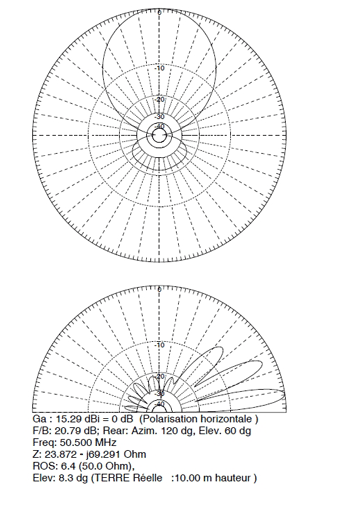

MMANA Modélisation

Vous pouvez télécharger le fichier de modélisation (MMANA-GAL) de l'antenne ici (bouton droit souris : "Enregister la cible sous" )

Relevé du ROS
