2.15 Dipôle vertical court

figure034Jusqu'à présent, aucune expérience  d'un dipôle vertical court utilisé par des radioamateurs actifs en MF LF ne n'est parvenue, mais cela pourrait être une alternative pour le monopôle verticale court.

* Dipôle court en espace libre

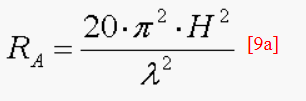

La résistance au rayonnement d'un dipôle court d'une longueur H et à une longueur d'onde λ dans l'espace libre, est :

 figure035Ce qui sur 136 KHz donne :

figure036

Le gain d'un dipôle court dans l'espace libre est 1.76 dBi

* Dipôle court proche du sol

La simulation d'antenne montre qu'à proximité du sol, la résistancede rayonnement d'un dipôle vertical court  double  (comparé à la valeur dans l'espace libre) et que le gain de l'antenne augmente à 4.77dBi. Cela signifie qu'à la fois la résistance de rayonnement  et le gain de l'antenne seraient identiques à celui d'un monopôle vertical court de la même taille. Mais en même temps, on peut s'attendre à ce que les pertes environnementales augmentent en raison des tensions élevées de l'antenne à à proximité du sol.

Jim Moritz (M0BMU) commente le dipôle vertical court de la sorte :

Un dipôle vertical court dans l'espace libre aurait une distribution symétrique de courant avec un maximum au centre et nul aux extrémités. En le plaçant à proximité d'un plan de masse modifierait cedi car le courant circulerait entre le plan de masse et la moitié inférieure du dipôle, l'augmentation du courant vers l'extrémité inférieure du dipôle rendant la distribution du courant plus uniforme dans la partie inférieure du dipôle . La distribution de courant dans le cas où l'extrémité inférieure du dipôle est très proche de la terre serait très semblable à celle d'un court monopôle avec un point d'alimentation élevée, - si l'extrémité inférieure du dipôle est réellement en contact avec le plan de masse, il serait bien évidemment un monopôle.
On pourrait augmenter la capacité un charge en fin de dipôle - si l'extrémité inférieure du dipôle est près du sol, en effet on aurait une verticale avec une charge de tête avec une alimentation élevée  dirigée contre un contrepoids.
Une difficulté pratique serait causée par la nature asymétrique du dipôle - il serait nécessaire d'avoir un moyen d'ajuster les tensions appliquées aux branches supérieures et inférieures du doublet pour obtenir un courant égal dans les deux fils du dipôle, et l'absence de courant net sur la ligne d'alimentation, afin d'atteindre le bon fonctionnement du dipôle. Comme l'extrémité inférieure du dipôle serait un point de haute tension, et à proximité du sol, il y aurait une augmentation des pertes diélectriques dans le sol sous l'antenne, ce qui tendrait à réduire tout avantage de cette configuration d'antenne.



 Retour à la table des matières

Traduction de l'article de ON7YD   http://www.on7yd.strobbe.eu/136ant/
