2.14 Antennes hélicoïdales

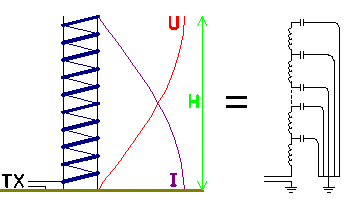

Dans l'antenne hélicoïdale de la bobine de charge (ou une partie de celle-ci) est incorporée dans la partie verticale de l'antenne. Donc, avec cette antenne à la fois la capacité et l'inductance sont réparties sur toute l'antenne. Comme la tension d'antenne se génère le long de la bobine de charge, la tension de l'antenne augmente avec la hauteur.

Cette augmentation de la tension se traduit par une distribution de courant améliorée, alirs que dans la partie inférieure de l'antenne (où la tension est faible), moins de courant 'disparaiîtra'. Sans charge de tête capacitive,la résistance de rayonnement d'une antenne hélicoïdale sera 1,54 fois plus grande que pour une verticale «droite» de la même hauteur, ceci correspond à un gain de 1.9dB.

Lorsque qu'une charge de tête capacitve est ajoutée l'avantage d'une antenne hélicoïdale sera moindre, pour 2 raisons:

Comme l'antenne a plus de charge capacitive de tête, l'importance (et donc le gain) de l'inductance distribuée diminue.

Comme la capacité de la partie verticale d'une antenne hélicoïdale est assez grande par rapport à une  vertical "droite" (en raison du plus grand diamètre de la partie verticale), l'effet (et donc le gain) de la charge de tête capacitive diminue.

Un problème supplémentaire est qu'il est pas facile de construire une antenne hélicoïdale mécaniquement stable. Le seul amateur qui - à ma connaissance - a utilisé une antenne hélicoïdale avec succès était Toni Baertschi (HB9ASB), jusqu'à ce que l'antenne fut été détruite par une tempête (décembre 1999).
