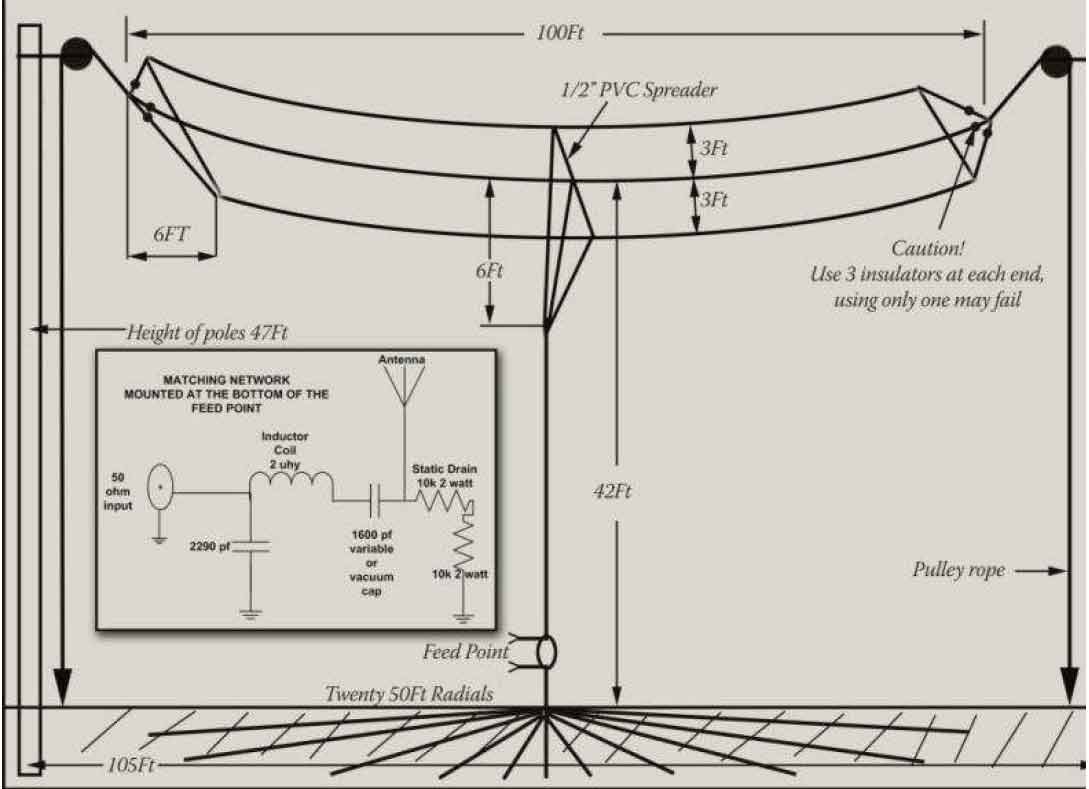

Je me suis basé sur la description ci-dessous.

 marcon-antenna 002

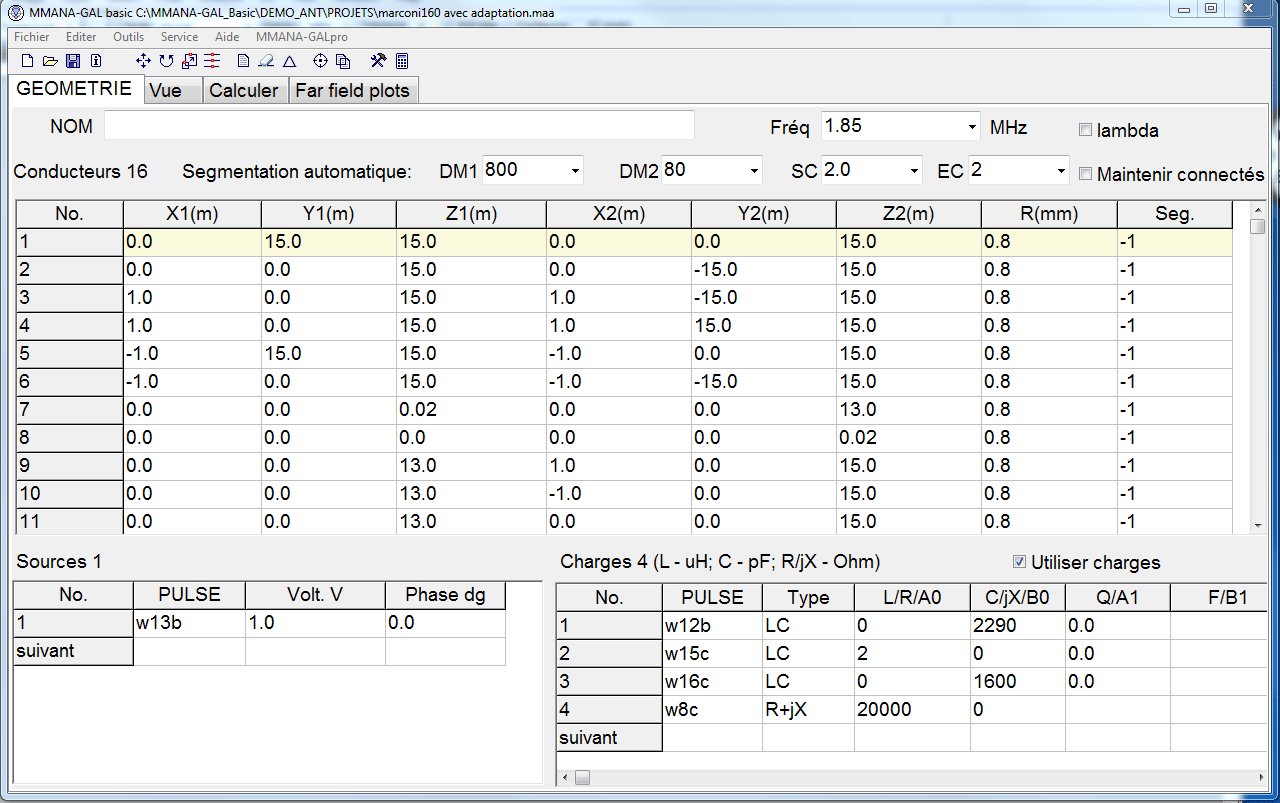

Introduction des dimenssions de l'antenne dans la table des géométries de MMANA-GAL

Télécharger le fichier de modélisation

mmana-gal-marconi-antenna 003

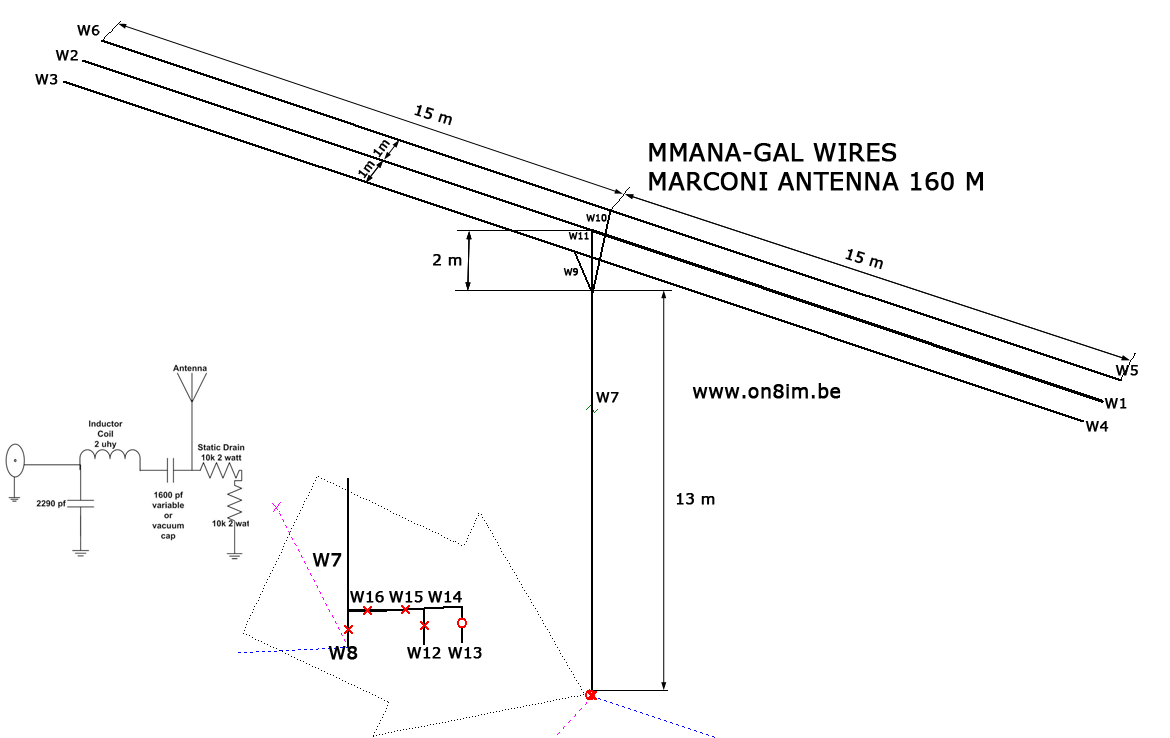

Représentation graphique de l'antenne modélisée

marconi-antenna 001

L'antenne sans le circuit accordé à sa base à une fréquence de résonance de 1.538 Mhz

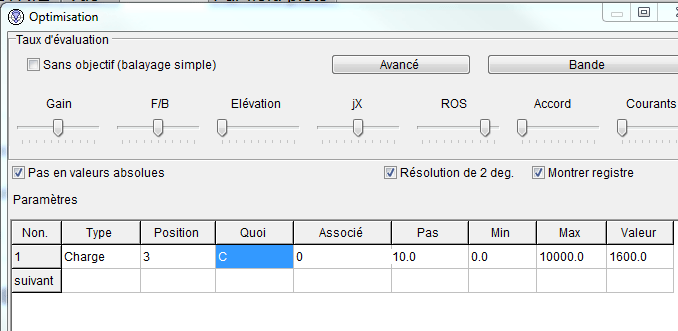

Si on désire garder les dimensions du chapeau capacitif,  on peut rechercher de l'optimalisation de la valeur du ROS en faisant varier la valeur de la capacité en siérie.



mmana-gal-marconi-antenna 005

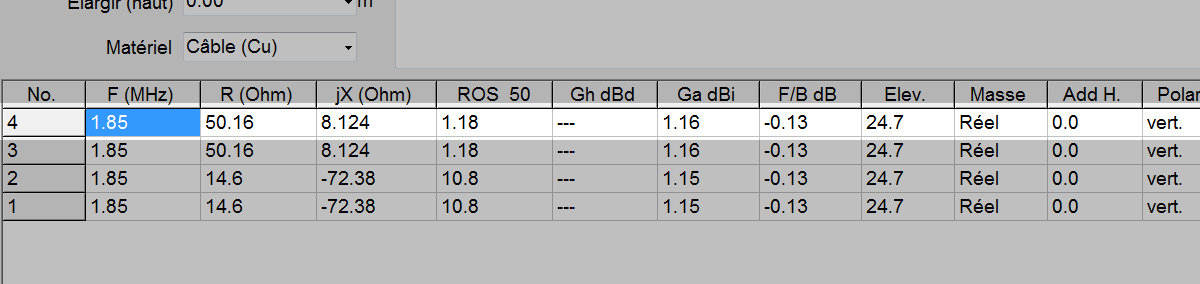

Après avoir lancé l'optimalisation on obtient un ROS de 1.18

mmana-gal-marconi-antenna 006

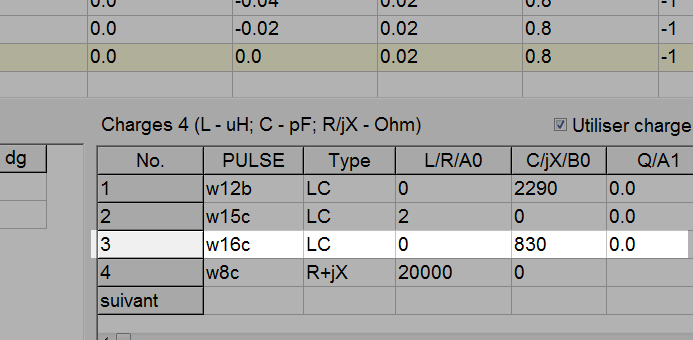

Pour une valeur de capcité = 830 pF

mmana-gal-marconi-antenna 007

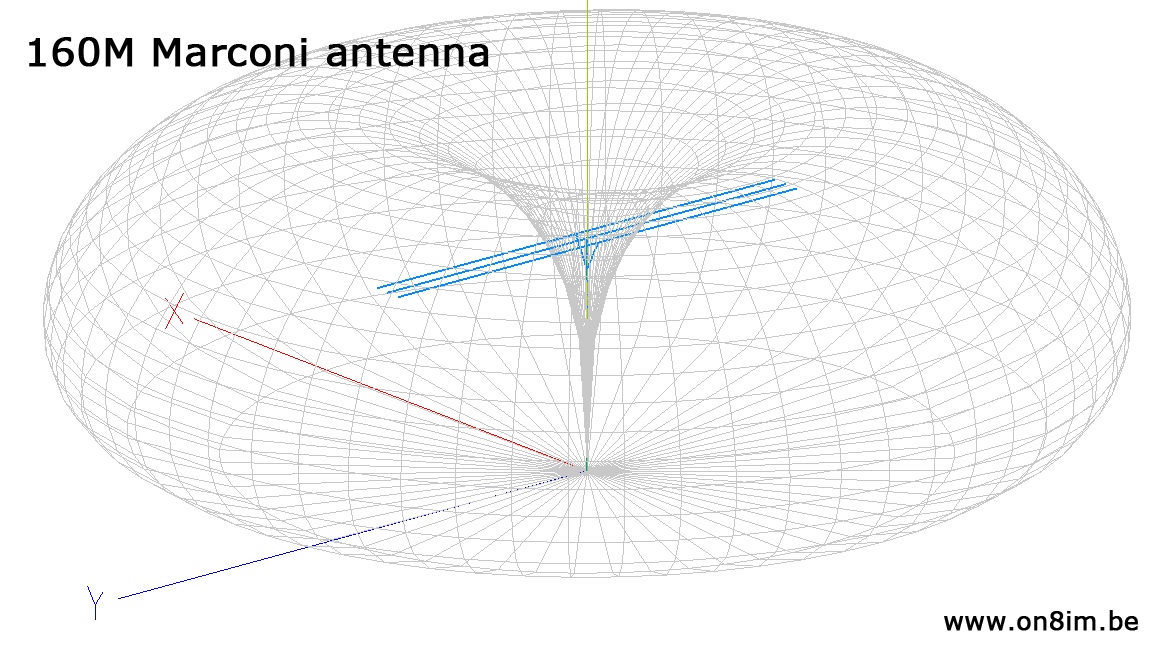

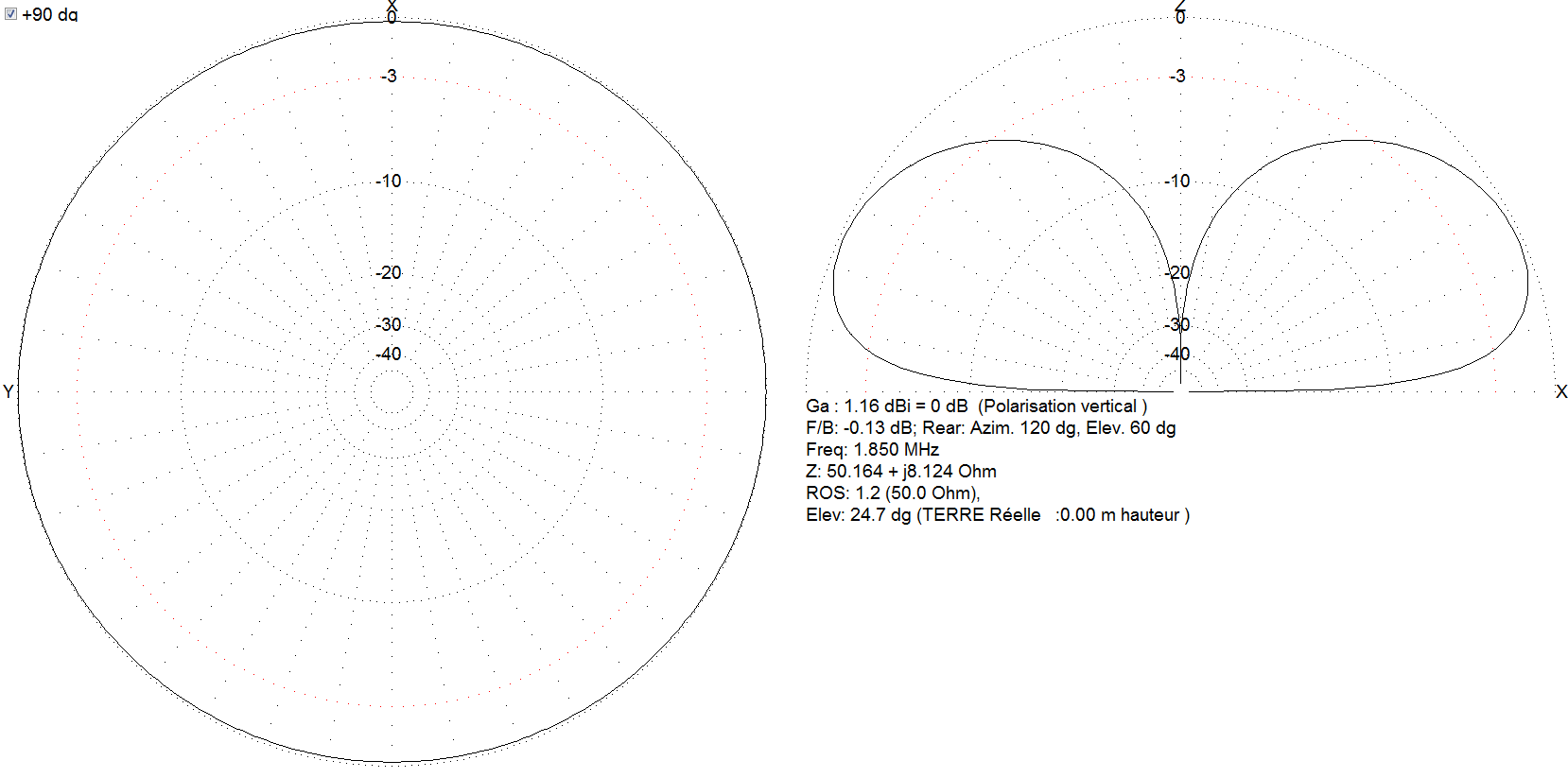

Diagrammes des champs lointains de l'antenne:

mmana-gal-marconi-antenna 008
mmana-gal-marconi-antenna 009
