L'antenne est décrite dans l'article ici. Les formules d'origine sont  celles reprises par l'ARRL

Description de l'antenne :

F_centrale = 10.120 MHz

L _λ/2 (ft)= 492/F (Mhz) qui donne en mètres  (492/10.125)*0.305= 14.82 m

L _λ/4 (ft) = 234/F (Mhz) qui donne en mètres (234/10.125)*0.305= 7.05 m

Diamètre Fil : 2.0 mm

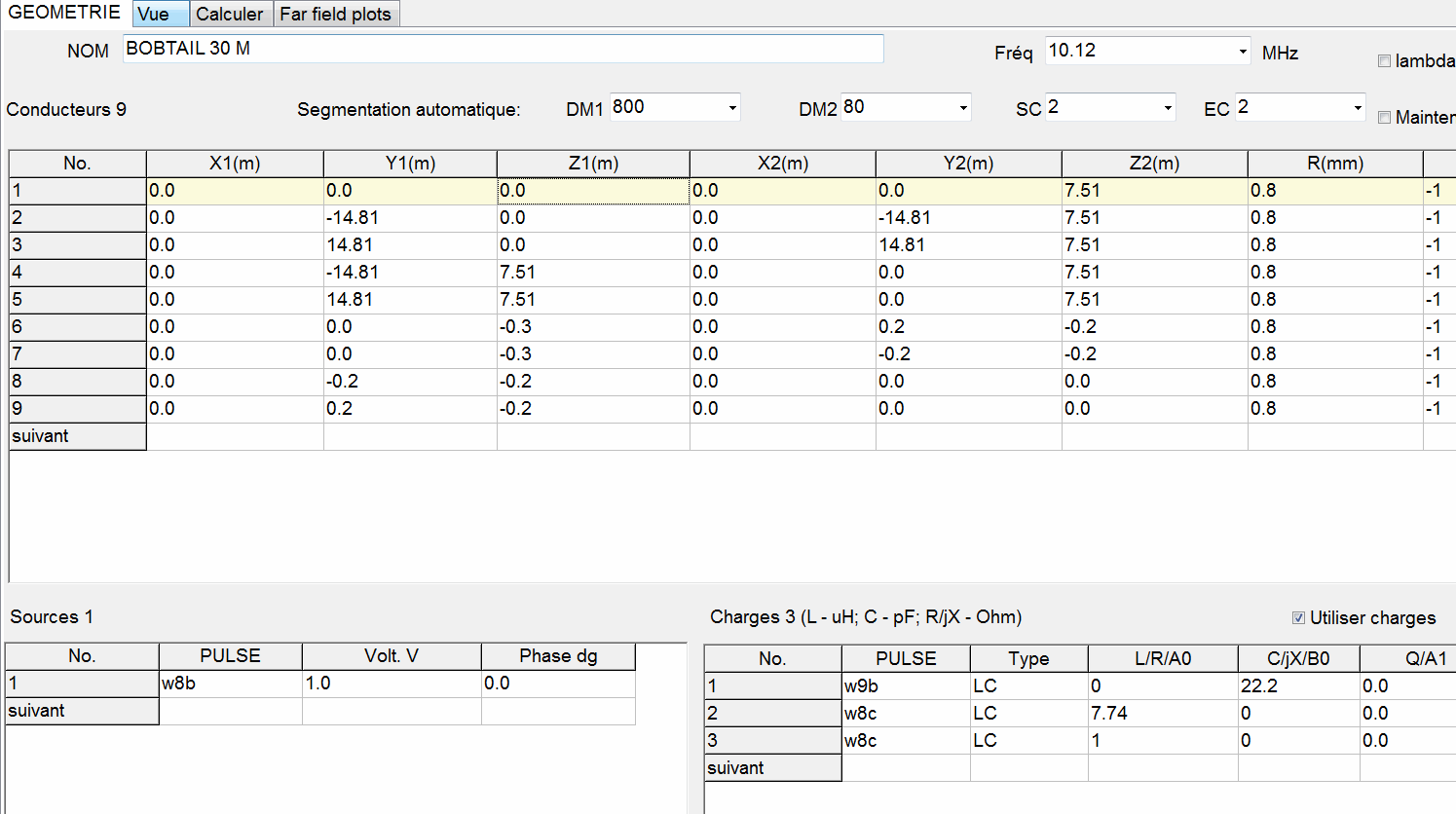

Table des géométries après après optimalisation

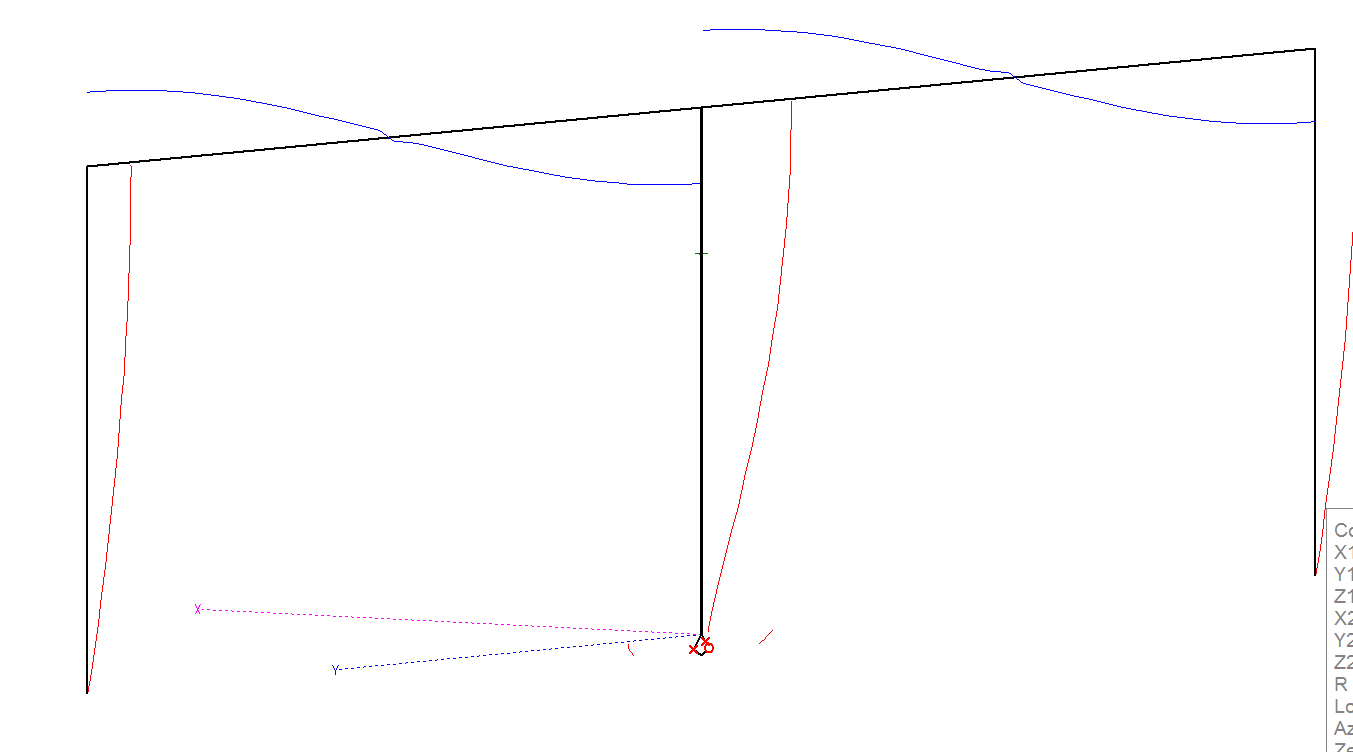

Repésentation graphique

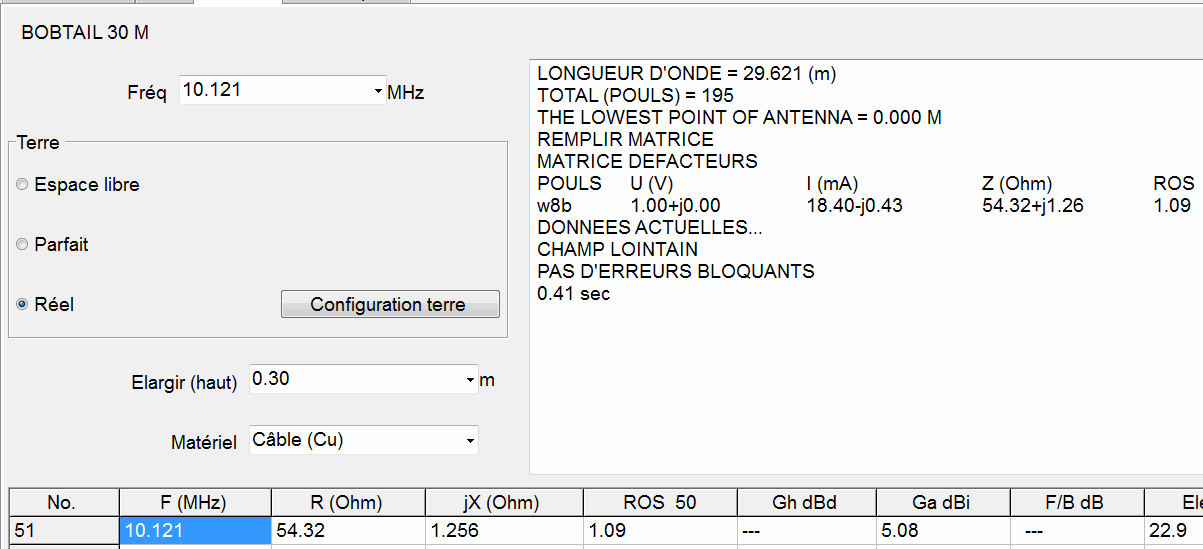

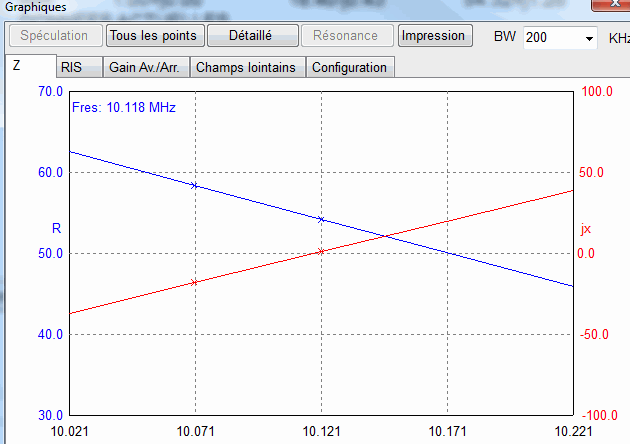

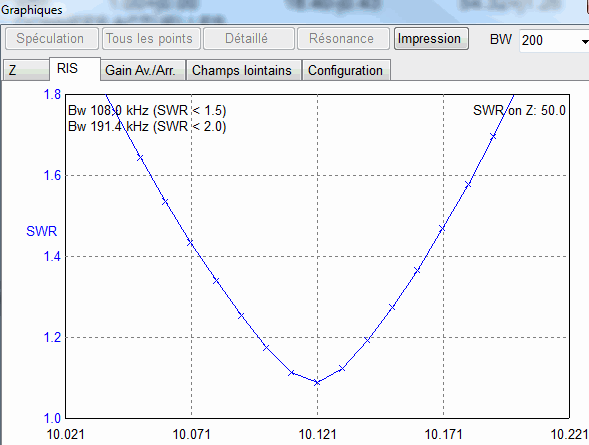

 Calcul

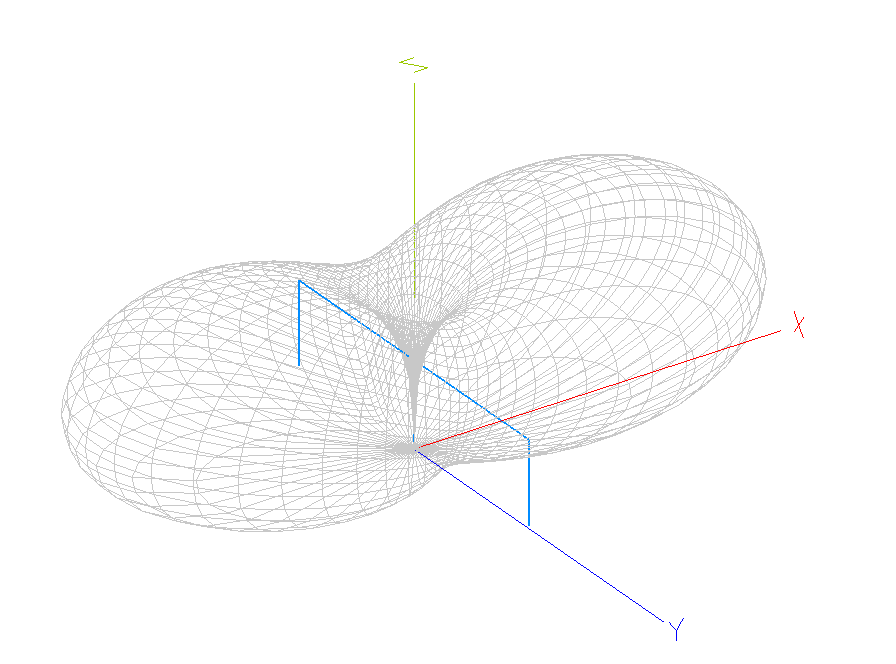

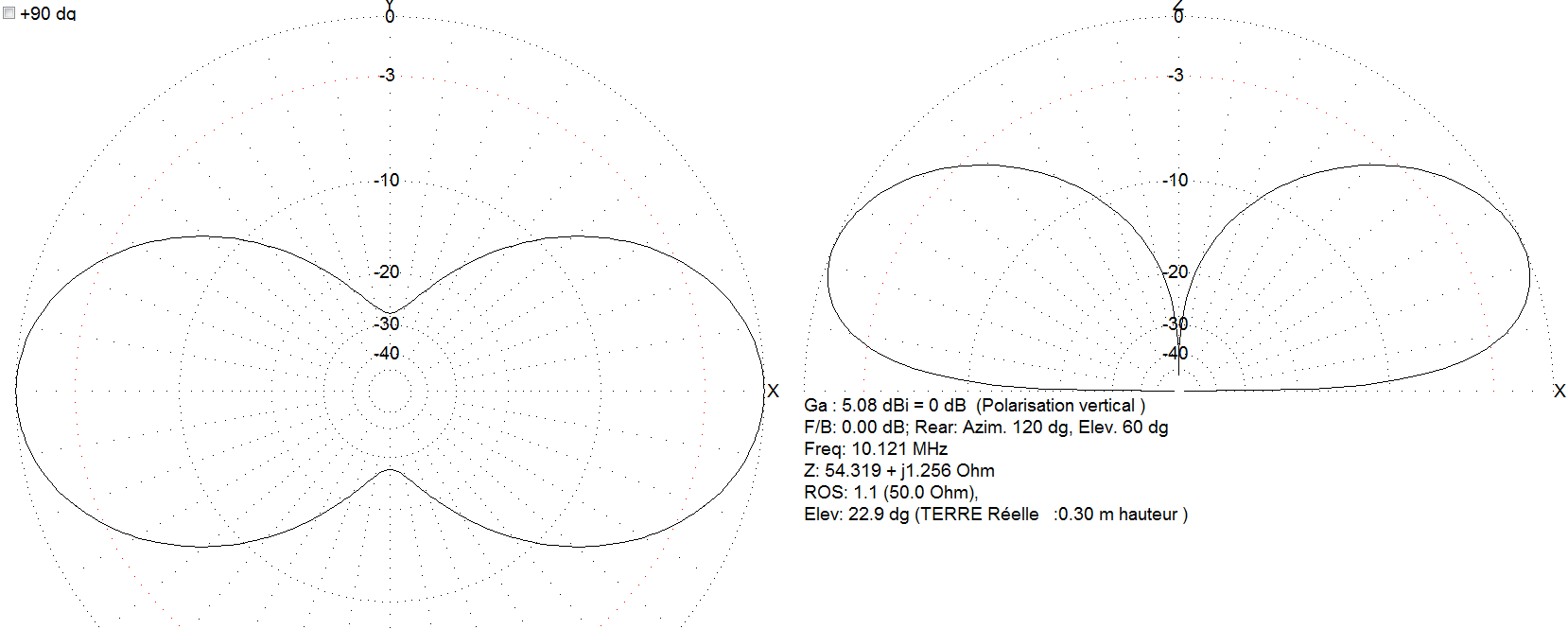

champs lointains
