1. Software

Logger32 :
Description : ce logiciel est logbook électronique très complet avec de très nombreuses fonctionalités (configurable en français). Il permet également de piloter automatique le moteur d'antenne en fonction qu QRA locator introduit. Il possède de nombreuses fenêtres e.a. une fenêtre telnet avec un server DXC CLuster en ligne: télécharger le logiciel ici

QRZLookup for Logger32 :
Description : ce logiciel envoie une requête vers QRZ.COM  avec 'indicatif du contact que vous venez d'introduire dans la fenêtre de saisie; il récupère les données de www.qzr.com et ensuite (s'il a trouvé) les transfère vers l'écran de saisie de Logger32:
Logger32 - FLDigi Gateway :
Description : ce logiciel permet en autre de transférer les infos en provenance de FlDigi (e.a. QRZ, QRG, MODE, NOM, QTH, QRA LOC, RST) dans la fenêtre de saisie de Logger 32 . :

FlDigi : logiciel de commnication digitale multimodes  :

Flrig : logiciel de contrôle du transceiver :

2. Hardware

PC: AMD Athlon(tm) II X4 620 Processor 2.6 Ghz - RAM : 4 Go -



OS: 32 bit (Win 7.0)

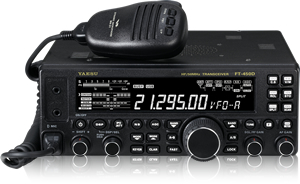

Transceiver : Yeasu FT-450D
FT 450D thumb

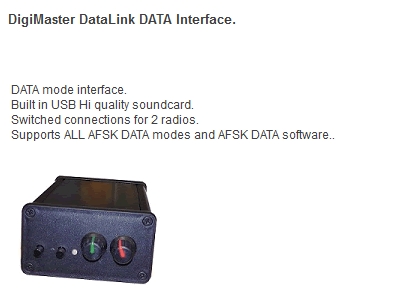

Interface : Digimaster Datalink interface  - Documentation :suivre ce lien

Manuel utilisateur : télécharger manuel utilisateur ici



digimaster


 mini dinCâble Yeasu FT-450  - Digimaster : suivre ce lien

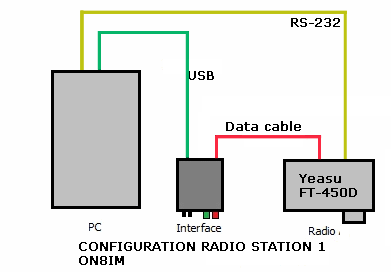

3. Schéma de raccordement :

 digimaster002

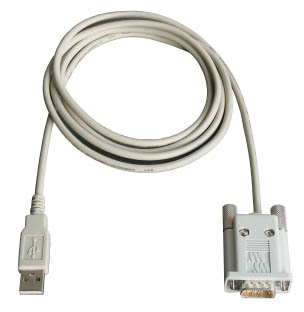

si le PC n'a pas de port RS-232 , utiliser un

cable sériel RS-232 (DB-9/USB ) sinon un cable RS-232 standard (! ne pas utiliser un câble croisé)
