2.6 Antenne verticale à chapeau capacitif spiralé

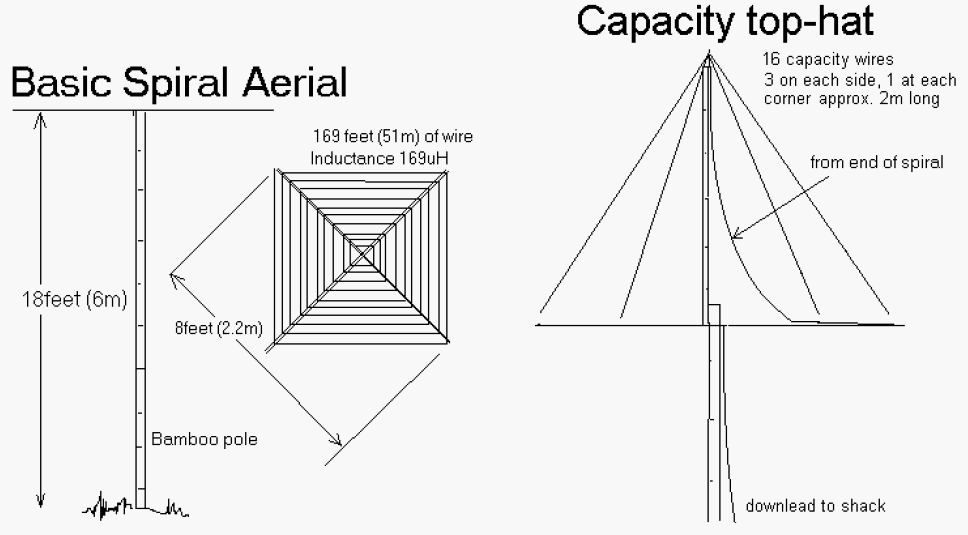

Alan Melia (G3NYK) et Finbarr O'Connor (EI0CF) ont mis au point une antenne LF efficace pour un espace restrint. La charge veticale de l'antenne est à la fois un composant inductif et capacitif. La partie en spirale fonctionne à la fois de façon inductive et capacitive alors que la partie pyramidale du chapeau fournit une charge verticale capacitive supplémentaire. Malgré les dimensions réduites de l'antenne a pu être portée à la résonance sur 136kHz avec une petite bobine (2mH).
Une description complète de cette antenne peut être trouvée sur la page Web de G3NYK
Retour à la table des matières
Traduction de l'article de ON7YD http://www.on7yd.strobbe.eu/136ant/
