2.12 L'utilisation d'un pylône non isolé comme antenne LF

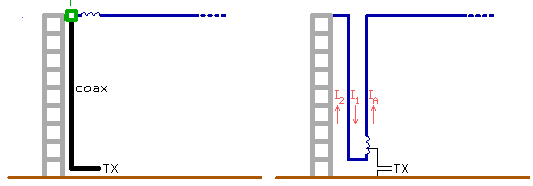

figure031Un monopôle vertical court doit normalement être isolé du sol à sa base. Mais la plupart des mâts et pylônes ne sont pas isolées, pour des raisons mécaniques et de sécurité électriques. Voici 2 possibilités qui montrent comment utiliser un pylône non-isolé comme antenne verticale LF:

L'antenne pourra être alimenté par un transformateur d'isolement (T) au sommet de la tour.

Si vous préférez avoir la bobine de charge au niveau du sol il y a une solution de rechange. Les courants I1 et I2 sont égaux et en sens inverse de sorte à ce qu'ils s'annulent réciproquement. Par conséquent  que le courant l'antenne  IA ne sera pas affecté par la proximité du pylône. Ce système d'alimentation en combinaison avec de multiples éléments verticaux est décrit dans le brevet US n ° 3.984.839.
