2.5 Pylône auto-portant avec charge verticale

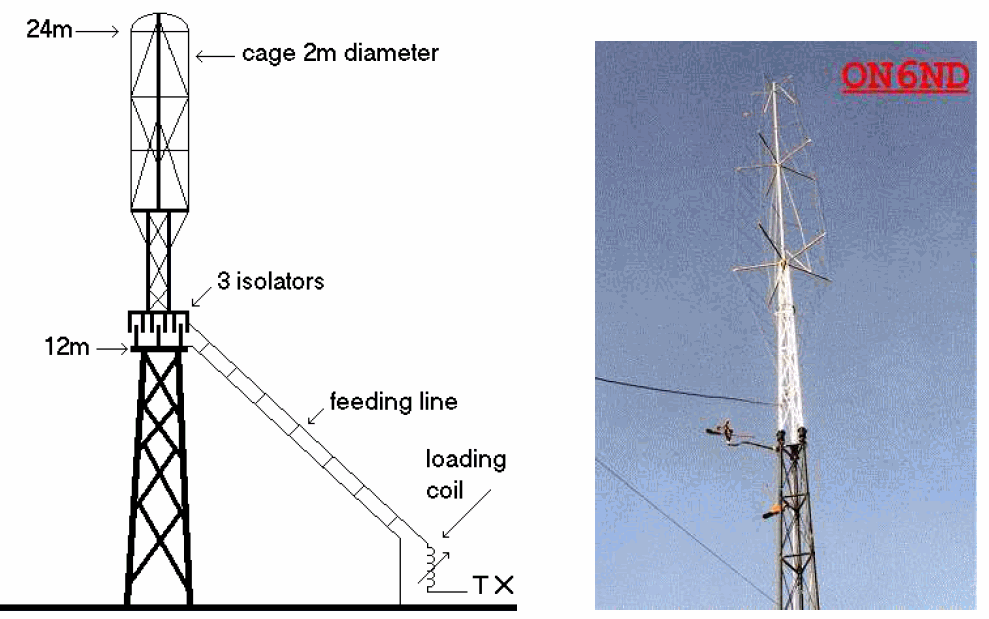

Dans le chapitre précédent (antennes à chapeau capacitif), un exemple, a été donné la façon dont une antenne à chapeau capacitif pouvait être construite en utilisant un pylône auto-portant comme support. Si l'espace pour mettre en place l'antenne est encore plus limité, il y a des alternatives pour fournir à votre antenne un chapeau capacitif efficace. Les images ci-dessus montrent une façon d'y parvenir, comme l'a fait Werner De Bondt (ON6ND). Au sommet d'une tour de 12m à la terre il y a une grande cage isolée qui fournit un chapeau capacitif de très haute capacité. Des expériences supplémentaires effectuée par ON6ND ont montré que l'efficacité de d'antenne peut encore être améliorée en plaçant (une partie de) du chapeau au fond de la section isolée. Werner a remarqué un 1 S point (6dB) l'amélioration en le faisant. En outre il n'y avait pas de différence remarquée que lorsque la ligne d'alimentation a été remplacé par un seul fil.
Retour à la table des matières
Traduction de l'article de ON7YD http://www.on7yd.strobbe.eu/136ant/
