La description du dipôle est issue de l'article sur les antennes de la RAF de 1940 à 1970.

Fréquence de la modélisation = 3.650 MHz

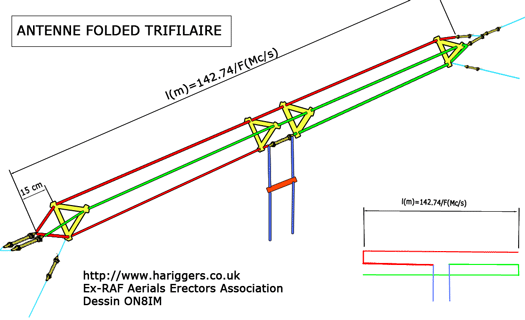

Schéma de l'antenne

Ecarteur centraux :  espcement entre fils de 30 cm , angle 3 X 120°

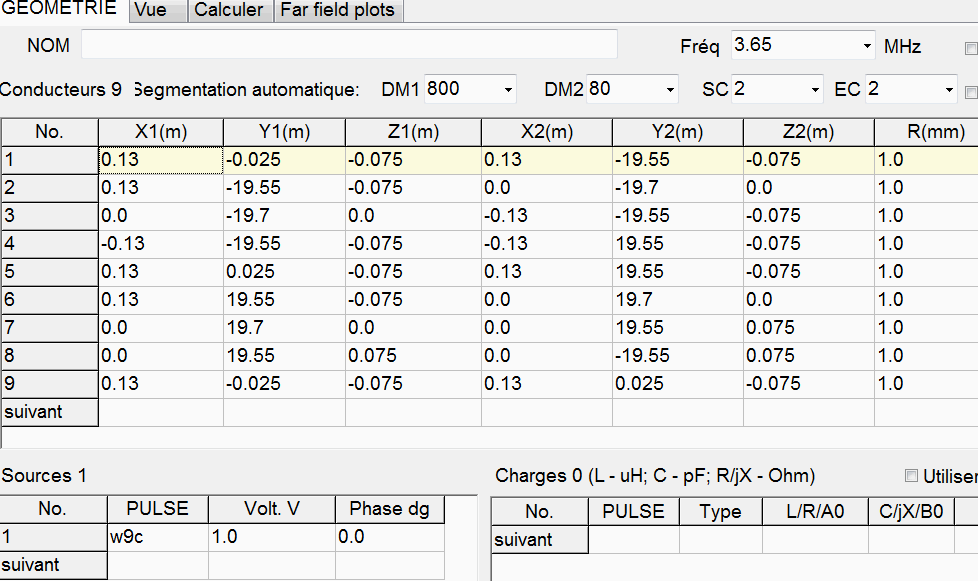

Table des géométries

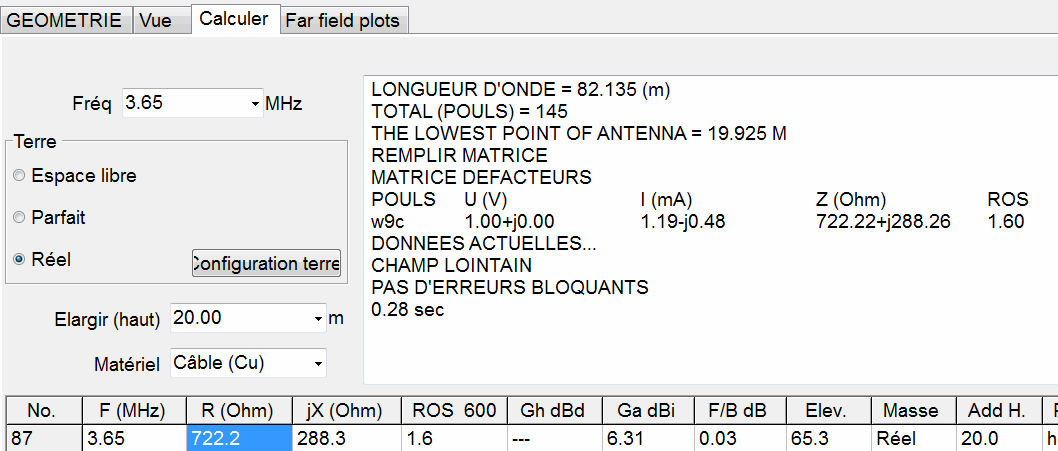

calcul

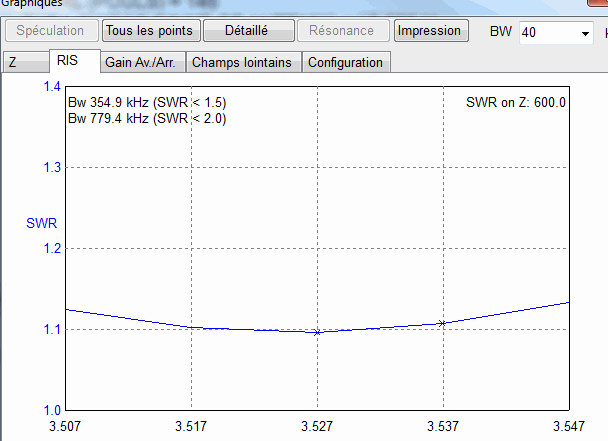

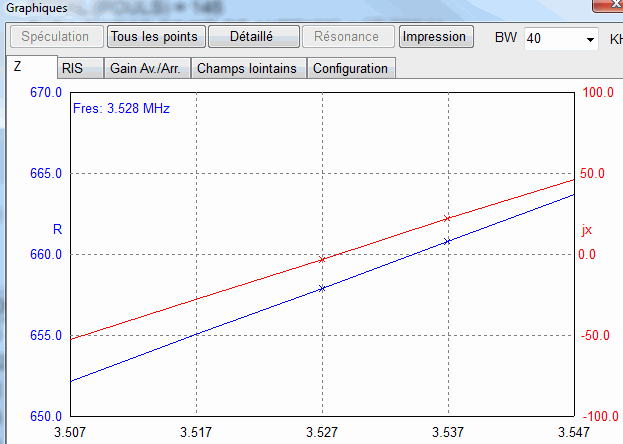

Détermination de la fréuence de résonance et du ROS à cette fréquence

redimenssionnement à 3.65 Mhz

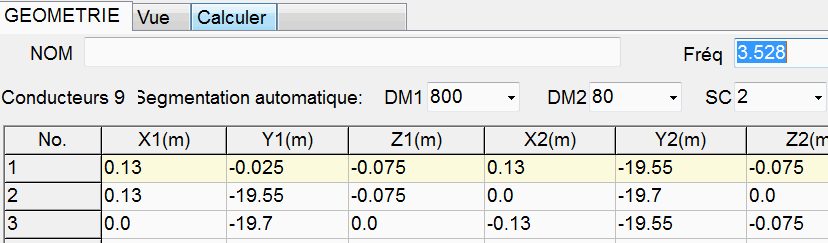

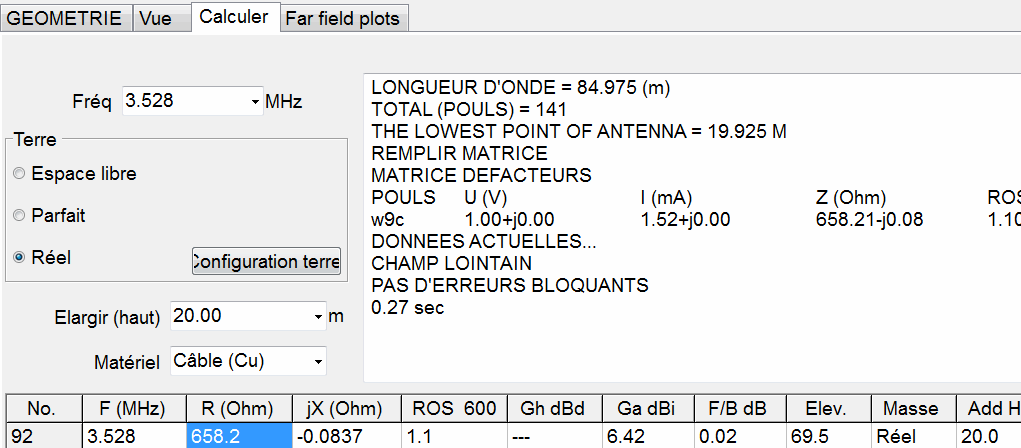

1) lancer le calcul à 3.528 Mhz

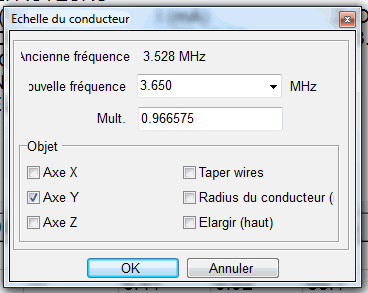

Redimenssioner le conducteur :

prendre soin de ne pas changer les coordonnées en X et en Z sinon l'écartement de 30 cm entre les fils sera changé.

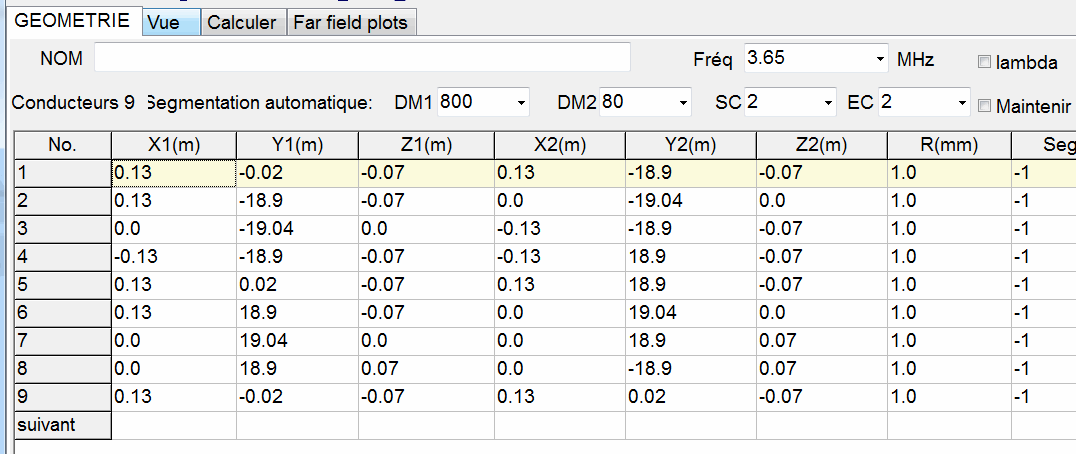

Ce qui donne une nouvelle table de géométrie (arrondir à 2 décimales)

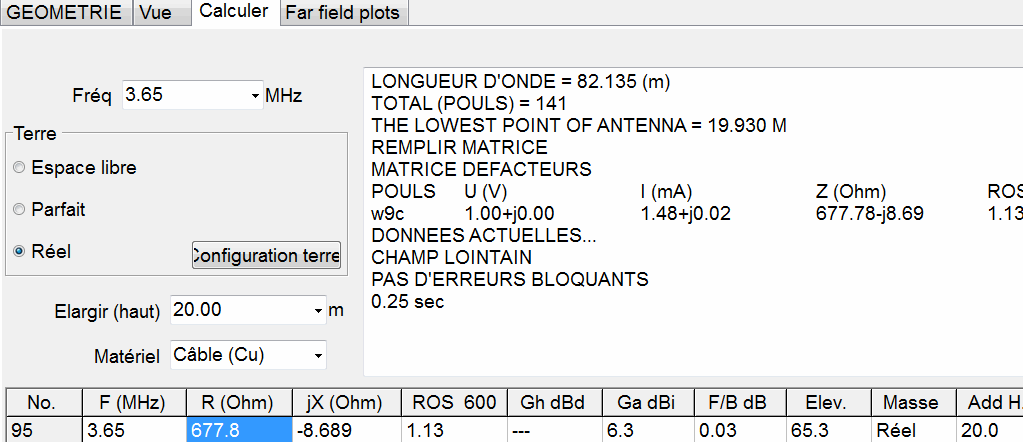

Nouveau calcul

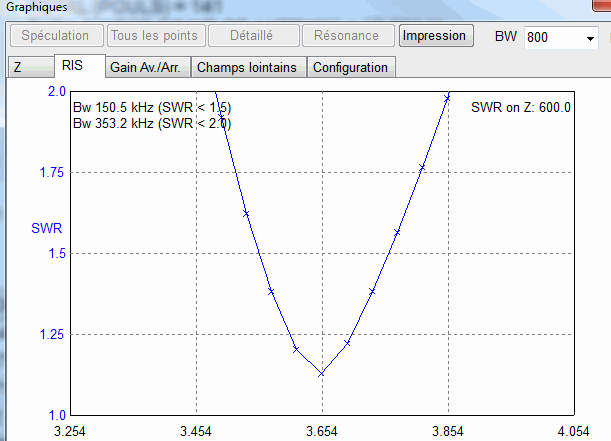

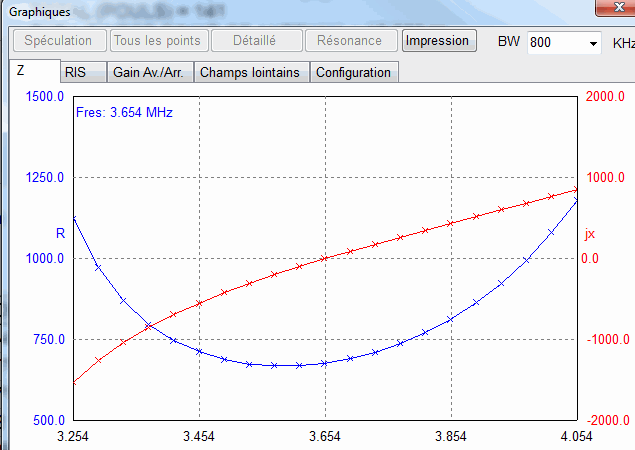

Vérification de la résonance et du ROS

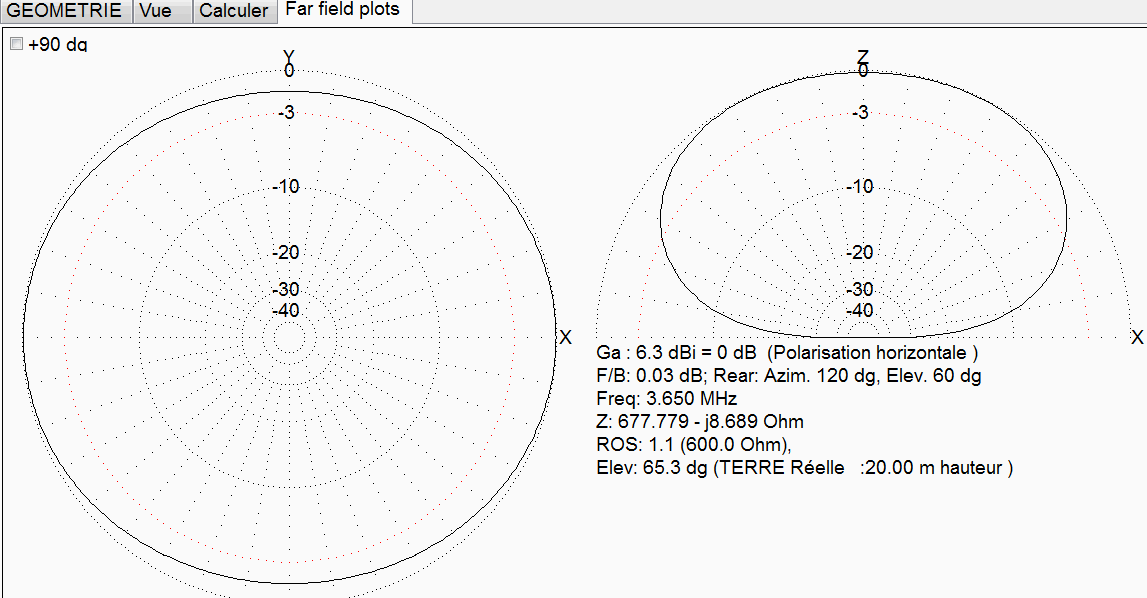

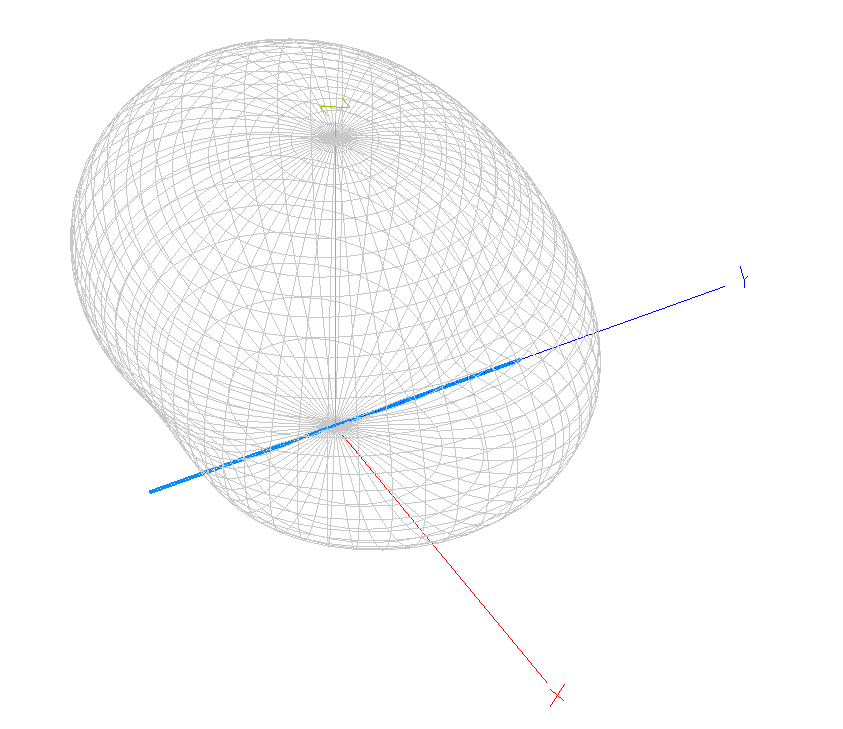

Champs lointains de l'antenne
